产品用途:

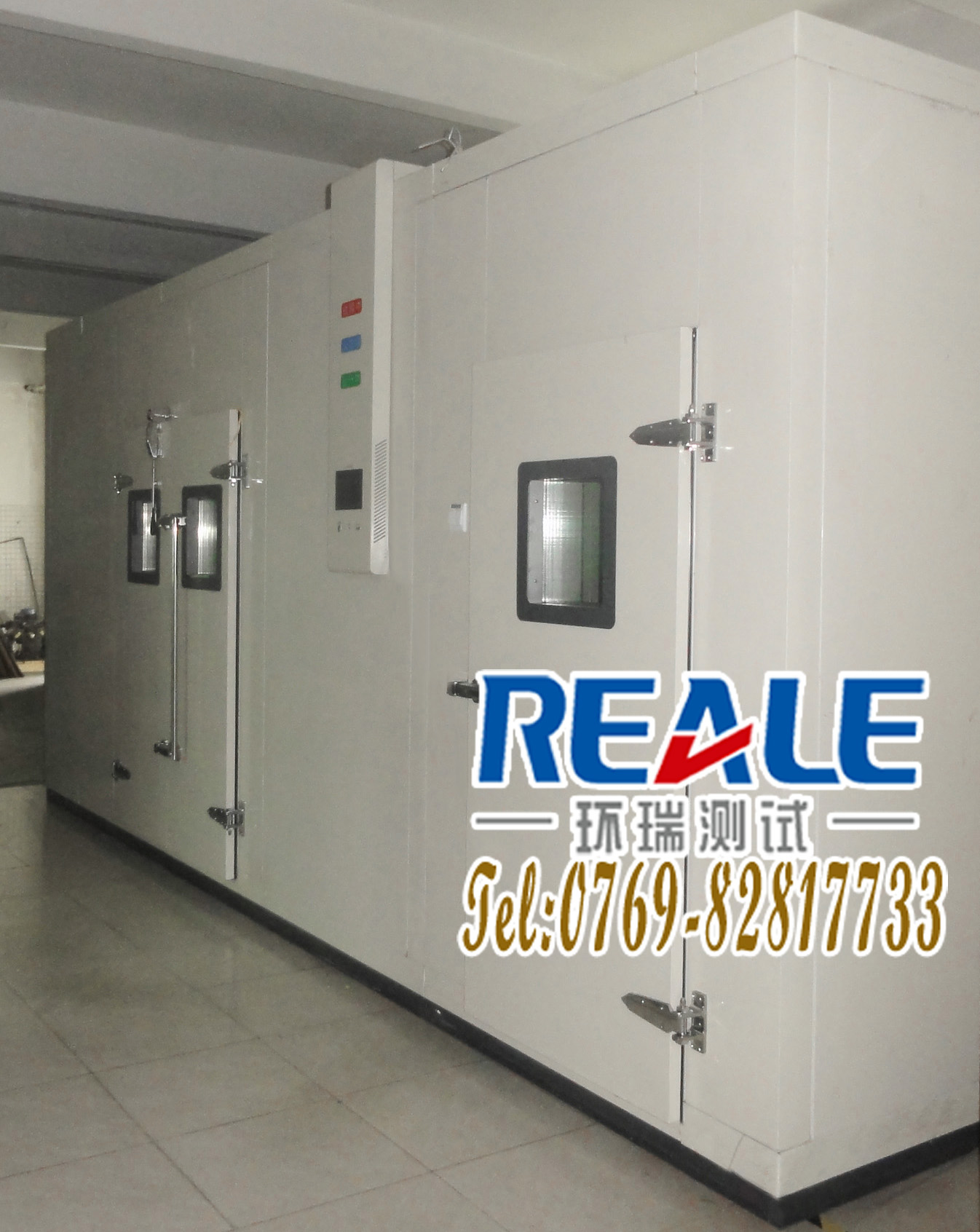

  RHPW系列大型环境试验箱为业界大型零件、半成品、成品的温湿度环境测试,如:计算机终端机、汽车零部件。恒温恒湿室主要由控制面板、配电盘、保湿库板、送风机、加热器、加湿器、冷冻机组合而成。

概述:
  RHPW系列大型环境试验箱根据用户要求并参照JB/T4283-91;GB/T14294-93设计、制造。主要用于制造和维持温度与湿度恒定的空间,该恒温恒湿装置的制冷、加热、除湿、加湿、补充加湿水等完全自动控制,该设备可以附加(选配)换气功能,可以在内部有不良挥发气体时允许人员长期在内部操作。

结构特点:
  ●由控制面板、配电盘、保温库板、送风机、加热器、加湿器、冷冻机组合而成,主要规格区分爲七种标准室内尺寸及28种不同条件测试规范。
  ●采用库板单元组合,内容积可任意放大,拆装容易,可依顾客需要尺寸设计与配合顾客扩厂的迁移。
  ●库板材质采用不锈钢材质及美耐钢板烤漆材质,结构坚固、防水、美观。
  ●采用多翼心送风方式之水平扩散垂直热交换循环系统,避免任何死角,使室内温湿度分布均匀。
  ●异常状况发生时,控制器荧幕上实时自动显示故障状态,切断电源开关,并提供故障排除方法。
  ●冷冻机采用欧美原装进口压缩机,并使用环保冷媒,冷冻系统采用二元式低温回路设计,并于不同温域采用不同压缩机作功,以增加设备使用寿命。

大型环境试验箱执行与满足标准:
  可满足国家标准GB/T2423.1、2、3、4《电工电子产品环境试验  试验A:低温试验方法,试验B:高温试验方法,试验Ca:恒定湿热试验方法,试验Db:交变湿热试验方法》的要求。本试验室符合国家标准GB/T10592《高低温试验箱技术条件》,GB/T10586《温热试验箱技术条件》。该类试验箱采用理想的温湿度控制方式—平衡调温调湿方式,因而可自动获得高温高湿度气候试验环境。

大型环境试验箱技术参数:
型号Model R H P W
4 6 8 13 17 21
控制系统System 平衡调温控制系统(BTHC),以P.I.D.方式控制SSR
温度范围Temperature range -65℃~120℃
湿度范围Humidity Range 20~95%R.H
温度波动度Temp Constancy ±0.5℃
湿度波动度Humidity Constancy ±2.5%R.H
温度均匀度Temperature uniformity ±2.0℃
湿度均匀度Humidity evenness ±5.0%R.H
温度偏差Temperature deviation ±2.0℃
湿度偏差Humidity deviation ±3%R.H(≥75%R.H时)/±5.0%R.H(<75%R.H时)
升温时间Heat up time 20℃~80℃约60分钟以内Within 60min
降温时间Pull down time 20℃~-70℃约75分钟以内Within 75min
内箱尺寸Internal dimension(cm) W 210 300 390 300 390 480
H 210 210 210 210 210 210
D 205 205 205 430 430 430
外箱尺寸External dimension(cm) W 325 415 505 505 505 595
H 235 235 235 235 235 235
D 225 225 225 225 450 450
箱体结构Box structure 内壁采用进口专用设备生产的拼块式高密度聚胺脂制成夹芯保温板厚度为100mm,现场组合、安装。保温库板的内外壁材料为韩国进口双面喷涂彩钢板厚度为1.0mm
底座采用2〞槽铁;
库板地台板内表面采用加厚1.2mm彩钢板外加SUS203#不锈钢板补强耐磨损,厚度达3MM
保温材质Insulation material 进口拜耳PU原料高压发泡而成,密度达40Kg/m3以上;
库板接驳位采用PE密封胶条,库体密封性好;界面为凹凸型。
地板载重Floor load 600Kg/m2
箱门尺寸The size 单门式(80×180cm)、双门式(160×180),门上配玻璃观测窗(40×25cm)single opening door,Door window of observation on glass
冷冻系统Refrigeration system 气冷式/水冷式Air type/water-cooled
单段/复叠式原装进口半密式压缩机,环保冷媒(R404a)Single section/cascade type imported type compressor, environmental protection and dense refrigerant
大型环境试验箱控制器Controllor TEMI880 5.7英寸LCD彩色触摸屏,中/英文显示 TEMI880 color LCD screen,5.7 inches in English/Chinese
大型环境试验箱保护装置Safety Devices 漏电断路器、防反锁门(室内外均可开启)、室内急停按钮控制开关、“入室中”状态指示灯提示、设备安全防护、安全可靠的接地保护装置、三相电源过压、欠压、缺相、相序保护、无熔丝开关、加热器短路保护、鼓风电机超载保护、制冷机超压保护、制冷机超载保护、空焚防止保护器、陶磁快速保险丝、线路保险丝及全护套式端子、蜂鸣器及指示灯提供声光报警、、独立超温保护系统(当试验室温度超过设定值时切断加热电源,并发出声光报警)Leakage circuit breakers, anti-locked doors (on both indoor and outdoor), indoor emergency stop button control switch, "break-in" status indicator tips, equipment, security, safe and reliable ground fault protection devices, three-phase power supply overvoltage, undervoltage , phase loss, phase sequence protection, no-fuse breaker, heater short-circuit protection, blower motor overload protection, over voltage protection refrigerator, refrigerator overload protection, air protection to prevent burning, ceramic fast fuses, circuit protection fuse and all sets of terminals, buzzer and light to provide sound and light alarm, and independent overtemperature protection system (when the test chamber temperature exceeds the set value cut off the heating power, concurrent sound and light alarm)
标准配件Standard Accessories 28×34cm三层真空层观察窗1个(双开门2个)、ф5cm测试孔1个、60W防爆照明灯二支、三色状态指示灯(可提示人员“入室中”“运行中”, “故障中”)、加湿水箱1个、低阻抗橡胶电缆线2.5m长1条、RS-232C通讯界面端子一个(9PIN)、保险丝一套(易损件)、控制器使用说明书一套,操作说明书一套,测试报告一份28 × 34cm three observation window a vacuum layer (double-door 2), ф5cm test hole 1, 60W explosion-proof lighting two, three-color status indicator (which can prompt people "burglary in the" "operation", "failures"), wet tank 1, low impedance rubber cable 2.5m long one, RS-232C communication interface terminal a (9PIN), a fuse (wearing parts), a manual controller, operating a set of instructions, a test report
选配件Options 另加测试孔、记录仪、移动式斜坡、计算机通讯界面、联机软件、大玻璃窗、逆渗透纯水机、产品合格证、电气原理图、制冷/除湿系统图、产品材料明细表、保修卡、外购件合格证Plus a test hole, recorder, mobile ramp, computer communication interface, online software, large windows, reverse osmosis water machine, product certification, electrical schematics, cooling / dehumidification system diagram, the product bill of materials, warranty cards, purchased parts certificate
使用环境Ambient 5℃~35℃、≤85%RH、86~106Kpa
电源功率Power AC380±10% 50HZ三相四线+保护地线 3 phase 4wires+Ground Wire
注:
1.以上数据均在环境温度(QT)25℃,工作室无负载条件下测得;
2.可根据用户的具体要求定做非标型“高低温试验室”、“低温试验室”等。
