1、防爆型可程式高温试验箱执行标准：

    GB3836.1-2000爆炸性气体第1部分：通用要求

    GB3836.2-2000爆炸性气体第2部分：隔爆型“d”

    GB3836.4-2000爆炸性气体第4部分：本质安全型“ia”

    GB3836.9-90爆炸性气体第9部分：浇封型“m”

    防爆干燥箱的防爆标誌為：Exdmia IIBT4

  2、RFB-3016防爆型可程式高温试验箱设计：

    本防爆型可程式高温试验箱的应满足安全可靠、功能完善、控制精确、操作纵简单方便、结构合理、坚固耐用、外观美观大方的要求。

防爆技术处理

    防爆型可程式高温试验箱仪表及电气控制系统分别采用隔爆型、本安型、浇封型等复合防爆技术处理，其中感测器采用安全栅与二次仪表进行隔离，以防止危险信号进入防爆区。温控仪采用防爆处理，加热管和回圈风机电机（长轴耐高温电机）分别采用隔爆和浇封方式处理，面板电源开关為本质安全型无源开关，不会产生电火花，所有电气控制元器件及接线部分被密封在防爆接线箱内，设备电气系统采用整体防爆技术，无论防爆型可程式高温试验箱箱内箱外，在易然易爆危险场所中使用绝对安全可靠。

    本质安全型仪表又叫安全火花型仪表。它的特点是仪表在正常状态下和故障状态下，电路、系统产生的火花和达到的温度都不会引燃爆炸性混合物。它的防爆主要由以下措施来实现：

    一采用新型积体电路元件等组成仪表电路，在较低的工作电压和较小的工作电流下工作；

    二用安全栅把危险场所和非危险场所的电路分隔开，限制由非危险场所传递到危险场所去的能量；

    ③仪表的连接导线不得形成过大的分佈电感和分佈电容，以减少电路中的储能。

    本制安全型仪表的防爆性能，不是采用通风、充气、充油、隔爆等外部措施实现的，而是由电路本身实现的，因而是本质安全的。它能适用於一切危险场所和一切爆炸性气体、蒸气混合物，并可以在通电的情况下进行维修和调整。但是，    它不能单独使用必须和本安关联设备（安全栅）、外部配线一起组成本安电路，才能发挥防爆功能。

    温度控制

    采用微电脑智慧温控仪，具有测温，设定从双数位显示，定时恒温、功率调节和PID自整定及超温报警，自动切断加热管电源功能。其测温和控温精确度高，仪表解析度0.1℃，操作简便，运行稳定可靠，无人值守，其位置布在箱体左侧。

    3、控制及安全保护：

    3.1 防爆回圈风机电机过流超载保护。防止电机过流、过热烧坏

    3.2 电加热器短路保护。

    3.3 供电电源断路器保护

    3.4 超温报警保护，当箱内温度超过设定温度上限时，会发出声光报警，并自动切断加热管电源.

    3.5 电加热器表面温度超温保护，当加热器过热时，自动切断加热管电源，实现超温双重保护。

    3.6 接地保护，电源為三相五线制。

    3.7 另外在防爆型可程式高温试验箱箱体顶部装有泄爆门，当箱内压力意外过高时，泄爆门自动打开释放压力，以确保人身、设备安全。

    4、主要电器元件：

    4.1 本质安全型集成光电藕合固态继电器，适用於IIC级别，可在0区使用，可单独安装在易燃易爆危险场所的任何位置。它在控制端和无源开关及温控开关相连，作為电源和保护控制。

    4.2 防爆回圈风机电机;采用耐高温电机。

    4.3 接触器、固态继电器：采韩国LG系列法国TE系列。

    4.4 防爆安全栅;采用YB955三线制齐纳安全栅

    4.5 感测器為PT100热电阻，三线制。

    4.6 防爆电加热器;采用304不銹钢护套加热管。根据防爆要求，在同样功率下增大加热管的表面积，降低单位面积负荷，不使加热管过热发红，保护被加热物品的安全，同时延长加热管的使用寿命。

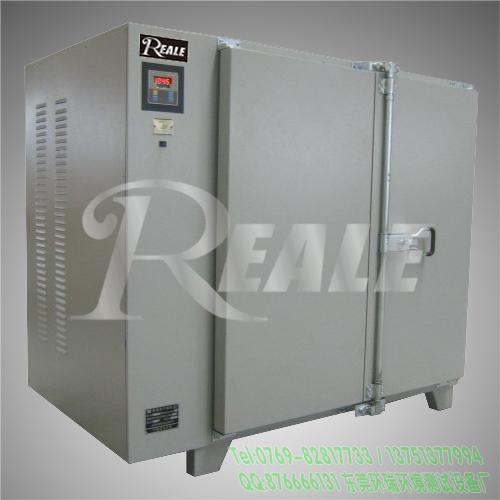

    5、防爆型可程式高温试验箱箱体结构：

    5.1 防爆型可程式高温试验箱内胆：采用1.5mm厚，SUS304不銹钢板，并用氬孤焊焊接成型是，光滑平整。合理的风道结构，使加热迅速，加热均匀。

    5.2 防爆型可程式高温试验箱外壳；采用1.5mm厚的冷轧钢板，再用型钢及筋板加固。

    5.3 干燥箱内设有多层304不銹钢隔板，供放置烘干物品。

    5.4 箱门手拉右开门，采用优质铰链和门扣和密封圈，外型美观、坚固耐用、开啟灵活、密封严密。

    5.5 保温层：用超细玻璃棉加厚填充，保温性能好。

    6、防爆型可程式高温试验箱尺寸参数：

    6.1 型号：RFO-3016HI(非标型)

    6.2 工作室尺寸（内）： 1300×1450×1600 mm(宽×深×高)

    6.3 温度范围： 常温～110℃

    6.4 升温时间：30分钟以内（空箱）

    6.5 温度波动度：≤±1℃

    6.6 温度均匀度：±2.5％

    6.7 电源电压：220V∕50Hz、三相五线制

    6.8 总输入功率：16KW

    6.9 防爆等级：IIBT4  整体防爆型
